Evidenziare:
Valvola a sfera a foratura completa chiudibile
, 3PC Valvola a sfera a carico pieno
, CF8M Valvola a sfera a carico pieno
Standard o non standard: |
Norme |
Applicazione: |
Generale |
Edilizia: |
palla di galleggiante |
Temperatura di funzionamento: |
Temperatura normale |
Applicazione di pressione: |
Pressione bassa e media |
Applicazione media: |
Vapore acqueo e olio |
Dimensione della porta: |
DN15- DN100 |
Connessione: |
Collegamento della flangia |
Garanzia di qualità: |
18 mesi |
standard di prova: |
Prova di resistenza, prova di tenuta e altre esigenze del cliente |
Nome: |
valvola a sfera dell'estremità della flangia |

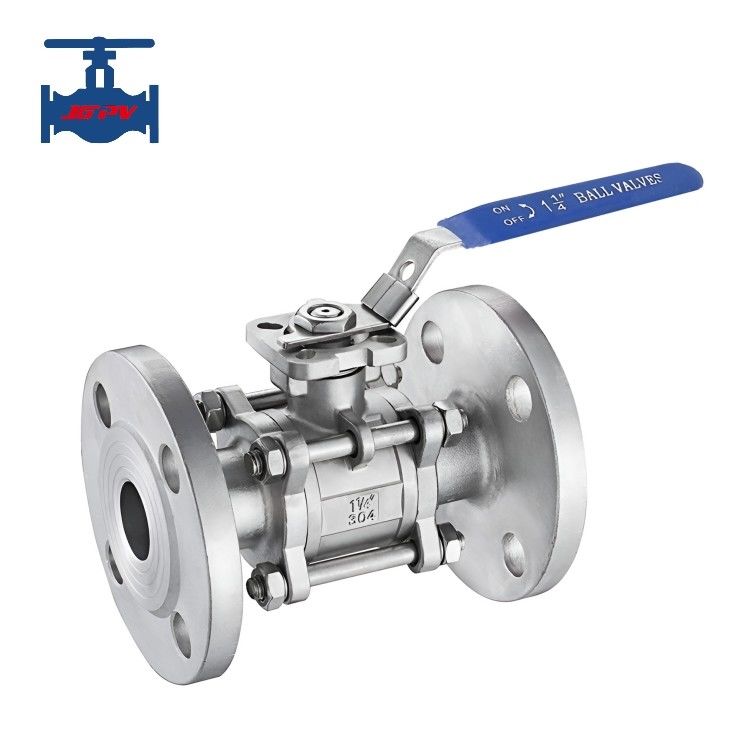

Valvola a sfera a foratura completa CF8 CF8M 3PC Standard chiudibile
ANSI DIN GB Standard in acciaio inossidabile CF8 CF8M 3PC Valvola a sfera a foratura completa e chiudibile
Introduzione del prodotto:
La valvola a sfera a tre pezzi è un tipo relativamente nuovo di valvola a sfera, che può essere chiusa strettamente con solo 90 gradi di rotazione e una piccola coppia di rotazione.La cavità del corpo della valvola completamente uguale fornisce una piccola resistenza e un percorso di flusso retto per il mezzo, il che gli conferisce vantaggi che le normali valvole a sfera non hanno. Per esempio, l'interruttore non ha attrito, il sigillo non è facile da indossare e la coppia di apertura e chiusura è piccola.Questo può ridurre le specifiche dell'attuatore equipaggiato, e dotato di un attuatore elettrico a più giri, può ottenere la regolazione del taglio medio e serrato, che può essere ampiamente utilizzato in condizioni di taglio severe come il petrolio,chimica, approvvigionamento idrico urbano e drenaggio.
Parametri tecnici del prodotto:
| Diametro nominale DN (mm) |
DN15-DN100 |
| Pressione nominale PN (MPa) |
1.6 - 6.4 |
| Pressione di prova (MPa) |
Forza (acqua) |
2.4 - 9.6 |
| |
Chiudere (Acqua) |
1.76 - 7.04 |
| Componenti principali |
Corpo della valvola |
Acciaio inossidabile 304, 316 |
| |
Palla |
Acciaio inossidabile 304, 316 |
| |
Sedile |
PTFE, PPL |
| |
Fabbricazione |
Acciaio inossidabile |
| Temperatura di funzionamento |
150°C |
| Mediamente idoneo |
Acqua, vapore, olio e sostanze corrosive |
| Connessione |
Flusso di flange |
| Direzione del flusso |
Bi-direzionale |
| Metodo guidato |
Livello, ingranaggio, attuatore pneumatico ed elettrico |
Caratteristiche del prodotto:
1La resistenza del fluido è piccola e il suo coefficiente di resistenza è uguale a quello di un segmento di tubo della stessa lunghezza.
2Semplice struttura, piccole dimensioni e peso leggero.
3. Stretta e affidabile, il materiale di superficie di tenuta della valvola a sfera è ampiamente utilizzato in plastica, con buone prestazioni di tenuta, ed è stato anche ampiamente utilizzato nei sistemi a vuoto.
4Facile da usare, rapido da aprire e chiudere, con una rotazione di soli 90° da piena apertura a piena chiusura, che facilita il controllo remoto.
5Facile da mantenere, la valvola a sfera ha una struttura semplice e l'anello di tenuta è generalmente mobile, rendendo più conveniente lo smontaggio e la sostituzione.
Quando completamente aperto o completamente chiuso, le superfici di tenuta della palla e del sedile della valvola sono isolate dal mezzo.
