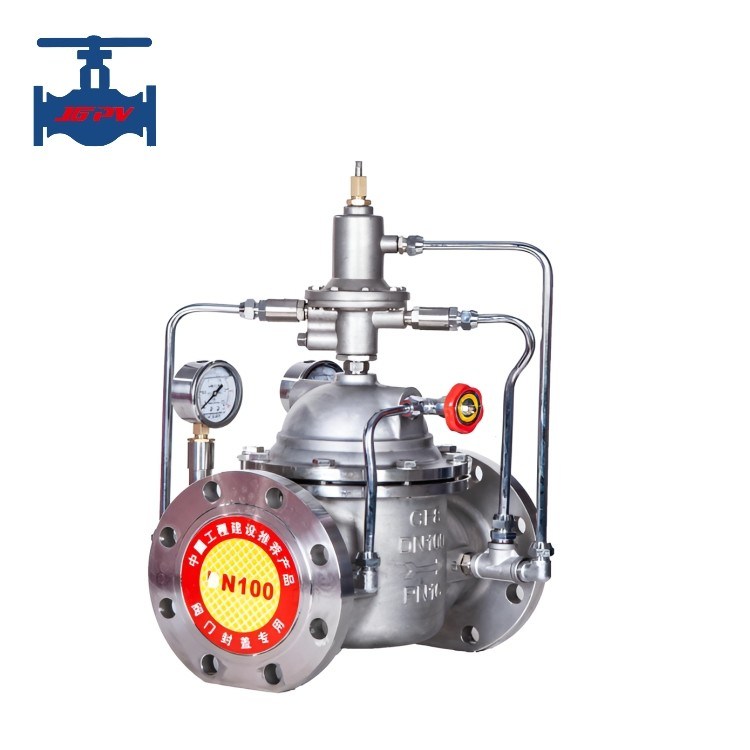

Valvola di controllo differenziale di pressione in acciaio inossidabile, Valvola di controllo di bilanciamento bypass

Sistema di climatizzazione utilizzare valvola di controllo di equilibrio di bypass differenziale di pressione in acciaio inossidabile

Introduzione del prodotto:
La valvola di bilanciamento a bypass di pressione differenziale della serie 800X è composta da una valvola principale, una valvola pilota di controllo della pressione differenziale, una valvola ad ago, una valvola a sfera, un microfiltro,con una lunghezza di 20 mm o più, ma non superiore a 20 mmAttraverso una sala di controllo della valvola pilota appositamente progettata, il segnale di variazione di pressione viene confrontato e il segnale di apertura della valvola principale viene emesso per controllare l'apertura della valvola principale.controllando così la differenza di pressione di entrata e di uscita della valvola principale al valore impostato.

Il principio di funzionamento è che quando la differenza di pressione tra l'ingresso e l'uscita della valvola principale cambia, la differenza di pressione tra il tubo di collegamento A e il tubo di collegamento B cambia,che modifica l'apertura della valvola pilotaQuando la differenza di pressione è grande, l'apertura della valvola pilota è grande e la quantità di acqua scaricata attraverso il tubo C nella sala di controllo aumenta.La pressione nella sala di controllo della valvola principale diminuisce, e l'apertura della valvola principale aumenta. La differenza di pressione tra l'ingresso e l'uscita della valvola principale diminuisce.se la differenza di pressione tra l'entrata e l'uscita della valvola principale diminuisce, l'apertura della valvola pilota diminuisce e la pressione nella sala di controllo della valvola principale aumenta,spingendo l'apertura della valvola principale a diminuire e causando un aumento della differenza di pressione della valvola principaleQuesto effetto di feedback negativo stabilizza la differenza di pressione tra l'entrata e l'uscita della valvola principale al valore impostato.L'apertura della valvola dell'ago e la pressione della molla della valvola guida possono essere utilizzati per regolare la differenza di pressione tra l'entrata e l'uscita della valvola principale.

Questo prodotto utilizza l'autocontrollo idraulico e non richiede altri dispositivi o fonti di energia.È facile da mantenere ed è ampiamente utilizzato nei sistemi di rete di approvvigionamento idrico, come gli edifici di alto livello e le zone residenziali, nonché progetti di approvvigionamento idrico urbano.


Parametro tecnico del prodotto:

Caratteristiche del prodotto:
1Il corpo della valvola adotta l'intero passaggio, progettazione snella, piccola resistenza del fluido, grande flusso.
2. doppia tenuta tra corpo della valvola, cofano, connessione del cilindro del pistone mediante tenuta della guarnizione e tenuta dell'anello di tenuta, assicurare nessuna perdita.
3Il corpo della valvola, un cilindro a pistoni, doppio orientamento del pistone, il movimento è stabile e affidabile.
4L'intero cilindro di pistoni in acciaio inossidabile, tutti i pistoni fusi, anello di tenuta NBR, una combinazione perfetta di prolungamento della vita di servizio notevolmente.
