Dettagli del prodotto
Place of Origin: China
Marca: JGPV
Model Number: CS49H-JGPV
Termini di pagamento e di spedizione
Minimum Order Quantity: 1 Set
Prezzo: USD19.9/Set - USD539.9/Set
Packaging Details: Plywood box safety packing
Delivery Time: One week
Payment Terms: L/C, T/T, Western Union
Supply Ability: 500 Set per month
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |
Standard or Non-standard: |
Standard |
Application: |
General |
Purpose: |
Prevent steam leakage |
Product features: |
Improve thermal efficiency |
Raw material: |
WCB |
Port size: |
DN15-DN50, 1/2" - 2" |
Connection: |
BSP NPT threaded |
Working temperature: |
Up to 300 degrees Celsius |
Test standard: |
Strength test and sealing test and client requirement |
Quality warranty: |
18 months |
Name: |
Steam Trap Valve |

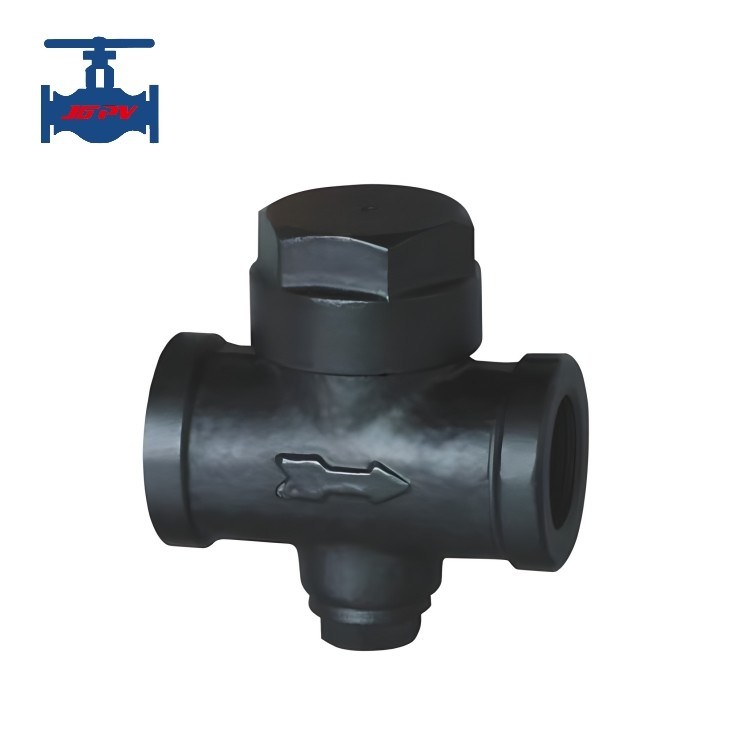

ASTM A216-WCB Trappo di vapore di tipo termodinamico per l'uso in condotte a vapore
Introduzione del prodotto:
La valvola a trappola di vapore a disco termodinamica si basa sul principio della termodinamica, utilizzando le diverse caratteristiche della termodinamica del vapore e del condensato.A causa delle diverse portate e volumi di vapore e di condensato che passano attraverso il foro della valvola, provoca variazioni dinamiche e statiche di pressione dell'energia cinetica e dell'energia potenziale, con conseguente variazione della differenza di pressione tra la parte superiore e quella inferiore della piastra della valvola,guidare la piastra della valvola per aprire e chiudere il foro del sedile della valvolaLe valvole a trappola a vapore di tipo disco sono ampiamente utilizzate nei condotti principali di vapore, nei condotti di tracciamento del calore, nei voluti a giacca,e varie piccole apparecchiature a vapore.
La trappola di vapore termodinamica è una valvola di scarico molto robusta e semplice da usare.come mostrato nel diagramma di panoramicaL'unico componente mobile è un disco posizionato sul piano all'interno della sala di controllo.
Durante la fase di avvio, a causa della pressione, il disco viene sollevato,e l'acqua condensata e l'aria passano sopra il sedile interno della valvola e vengono scaricati dai tre piccoli fori all'uscita esterna attraverso la parte inferiore del disco.
All'interno della valvola di scarico di potenza termica è presente una piastra di valvola mobile, che è sia un componente sensibile che un componente di azionamento.Secondo i diversi principi termodinamici, il flusso e il volume di vapore e acqua condensata che passano attraverso, sono generate differenze di pressione diverse sopra e sotto la piastra della valvola per spingere la piastra della valvola ad aprire e chiudere la valvola.e il grado di sotto raffreddamento è di 8 °C -15 °C.
Componente del prodotto e prestazioni:
| Pressione di lavoro | 0.05-6.4MPa | Temperatura massima di funzionamento | 325°C |
| Dimensione della porta | DN15-DN150 | Tasso di fuga | < 3% dello spostamento effettivo |
| Sotto raffreddamento | 8 °C | Pressione controparte massima | 50% |
| Corpo e cofano | WCB, CF8 | Placca a disco | 2Cr13, CF8 |
| Sedile | 2Cr13, CF8 | Filtro | CF8 |
1Questa valvola ha una struttura robusta, un peso leggero, un piccolo volume e un ampio intervallo di pressione, senza necessità di regolazione.
2Equipaggiato con un dispositivo di scarico d'aria, può rimuovere rapidamente l'aria iniziale e garantire un rapido funzionamento pneumatico.
3. Può resistere al vapore surriscaldato, ha una buona resistenza al congelamento e l'installazione non è limitata, tutti i quali possono funzionare normalmente.
