Evidenziare:
Applicazione:: |
Generale |
Tipo medio:: |
Acqua, vapore e olio, ecc. |
Montaggio del tipo:: |
Supporto diretto |
Standard o non standard:: |
Norme |
Percorso di flusso:: |
A due vie |
Azionamento:: |
Manuale, elettrico, pneumatico, automatico |
Prestazione di tenuta:: |
Dichiarazione |
Temperatura di funzionamento:: |
Temperatura normale e temperatura alta |
Applicazione della pressione:: |
Pressione normale |
Garanzia di qualità:: |
18 mesi |

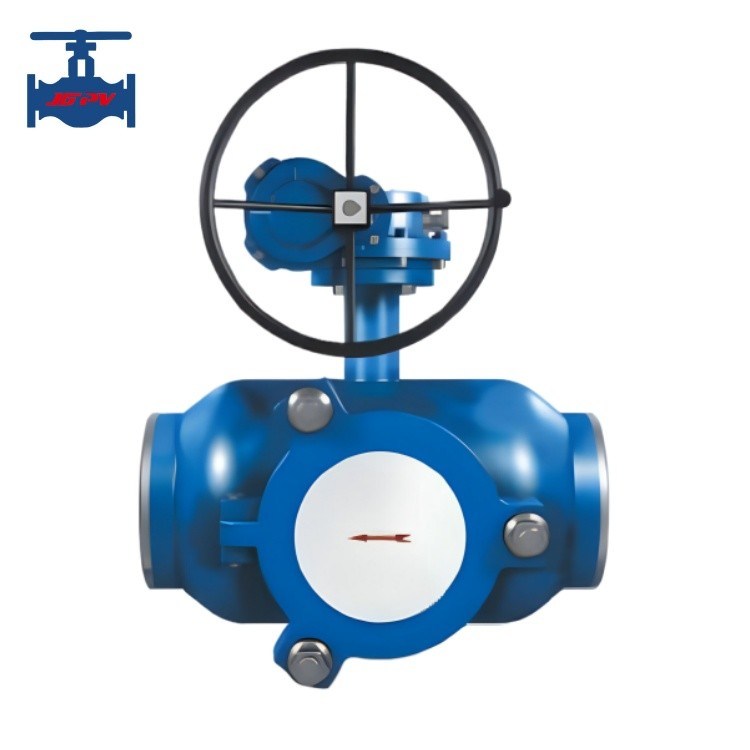

Rilevazioni:Valvole a sfera saldate con filtro
Introduzione del prodotto:
Una valvola a sfera saldata è un connettore di condotta comunemente utilizzato per controllare il flusso di liquidi o gas nelle condotte.
con altre valvole, la valvola a sfera saldata adotta una struttura a sfera, con apertura e chiusura veloci, ottimo throttling
La valvola è composta principalmente da un corpo di valvola, palla, manica, anello di spinta, maniglia, ecc., tra cui la palla
La valvola a sfera saldata è caratterizzata da:
struttura semplice, lunga durata di vita e apertura/chiusura rapida.
Parametri tecnici del prodotto:
|
Diametro nominale DN (mm)
|
15 ~ 500
|
|
Pressione nominale PN (MPa)
|
1.6
|
|
Pressione di prova (MPa)
|
Forza (acqua)
|
2.4
|
|
Chiudere (Acqua)
|
1.76
|
|
Componenti principali
|
Corpo
|
WCB/CF8/CF8M
|
|
Valvola a sfera
|
Acciaio inossidabileAcciaio al carbonio
|
|
Sedile
|
PTFE
|
|
Imballaggio
|
Grafite morbido
|
|
Fabbricazione
|
2Cr13
|
|
Maniglia
|
Ferro duttile
|
|
Temperatura di funzionamento
|
≤ 150°C
|
|
Mediamente idoneo
|
Acqua, olio, vapore
|
Caratteristiche del prodotto:
1Il corpo della valvola adotta una struttura di saldatura integrata, eliminando le perdite esterne.
2Il sedile della valvola è composto da un anello di tenuta in PTFE e da una molla, che ha una forte adattabilità alla pressione e alla temperatura.
variazioni di temperatura, garantendo l'assenza di perdite nell'intervallo di servizio.
3La struttura anti-fuga del fusto comprende una guarnizione di PTFE che si auto-sigilla e un anello O nella parte inferiore, oltre a due anelli O e un anello O.
due guarnizioni in PTFE nella parte superiore, garantendo zero perdite.
4Il materiale del corpo della valvola è identico al materiale della condotta, evitando lo squilibrio delle sollecitazioni e le deformazioni causate da
estrusione da terra da terremoti o veicoli in passaggio.
5Il corpo della valvola è leggero e facile da isolare.
6La valvola a sfera direttamente sepolta può essere installata in sotterraneo senza un pozzo di valvola alto
Il progetto è stato realizzato con l'ausilio di un gruppo di collaboratori.
7La lunghezza del corpo della valvola e l'altezza del fusto possono essere regolate in base alla costruzione e alla progettazione della condotta
requisiti.
