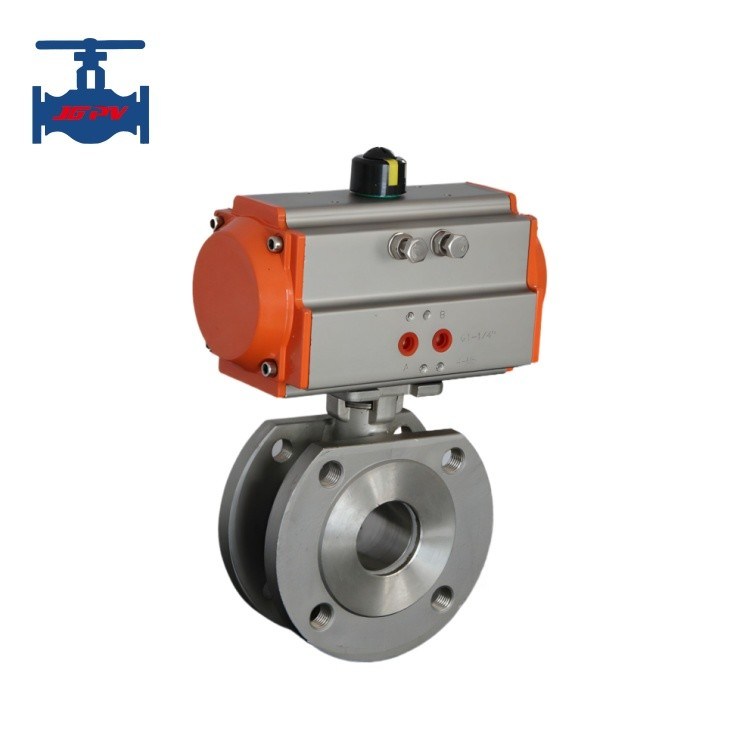

Valvola a sfera sottile pneumatica

Evidenzia:Valvola a sfera pneumatica sottile

Introduzione al prodotto:

Una valvola a sfera pneumatica di tipo sottile è una valvola in cui la sfera ruota di 90° attorno a un asse perpendicolare al canale. È composta

da un attuatore pneumatico a doppio effetto o ad effetto singolo (a ritorno a molla) di tipo a pistone e una struttura valvola di tipo O. Dotata

di accessori come elettrovalvole, regolatori di filtro dell'aria, finecorsa (indicatori di posizione della valvola) o posizionatori elettro-pneumatici

della valvola, consente il controllo automatico di regolazione o il controllo di intercettazione on-off (a due posizioni) dei fluidi nei processi

nelle tubazioni.

Parametri tecnici del prodotto:

Caratteristiche del prodotto:

1. Le valvole a sfera pneumatiche hanno una bassa resistenza al fluido, essendo le più piccole tra tutti i tipi di valvole. Possono essere rapidamente e

convenientemente aperte/chiuse, utilizzando aria compressa come alimentazione per azionare lo stelo della valvola attraverso un cremagliera a pistone e ingranaggi

trasmissione meccanica, ruotando la sfera di 0-90° con uscita di coppia in corsa angolare per completare rapidamente le azioni di apertura/chiusura o

regolazione. Il canale del nucleo della sfera è piatto e liscio, meno soggetto alla deposizione del mezzo, consentendo la pulizia delle tubazioni. Presenta

una struttura semplice, leggerezza e buone prestazioni di tenuta, fungendo da unità di attuazione per gli strumenti in

sistemi di controllo automatico.

2. Dotata di un posizionatore elettro-pneumatico della valvola, utilizzando segnali elettrici e aria compressa come alimentazione, accetta

segnali di corrente da 0-10mA CC o 4-20mA CC in ingresso dal sistema di controllo. Il regolatore converte l'aria compressa in aria

segnali di pressione della sorgente per l'ingresso/uscita, modificando l'angolo di rotazione del nucleo della sfera per ottenere una regolazione proporzionale.

3. Con elettrovalvole direzionali e indicatori di posizione della valvola, utilizzando alimentazione AC220V o DC24V e

aria compressa come alimentazione, realizza il controllo di intercettazione on-off (a due posizioni) rapido dei fluidi.

4. L'attuatore pneumatico adotta una struttura di conversione a cilindro e braccio a manovella di tipo a pistone, offrendo una grande coppia di uscita

e dimensioni compatte. Utilizza un design impermeabile completamente sigillato con un elevato livello di protezione. Il corpo del cilindro è uno specchio-

cilindro rifinito per la lubrificazione senza olio, con basso coefficiente di attrito, resistenza alla corrosione e super durata/affidabilità.

Tutti i cuscinetti di trasmissione utilizzano cuscinetti autolubrificanti di confine per la lubrificazione senza olio, garantendo l'assenza di usura sull'albero motore.
