Evidenziare:
Applicazione:: |
Generale |
Tipo medio:: |
Acqua, vapore e olio, ecc. |
Montaggio del tipo:: |
Supporto diretto |
Standard o non standard:: |
Norme |
Percorso di flusso:: |
A due vie |
Azionamento:: |
Manuale, elettrico, pneumatico, automatico |
Prestazione di tenuta:: |
Dichiarazione |
Temperatura di funzionamento:: |
Temperatura normale e temperatura alta |
Applicazione della pressione:: |
Pressione normale |
Garanzia di qualità:: |
18 mesi |

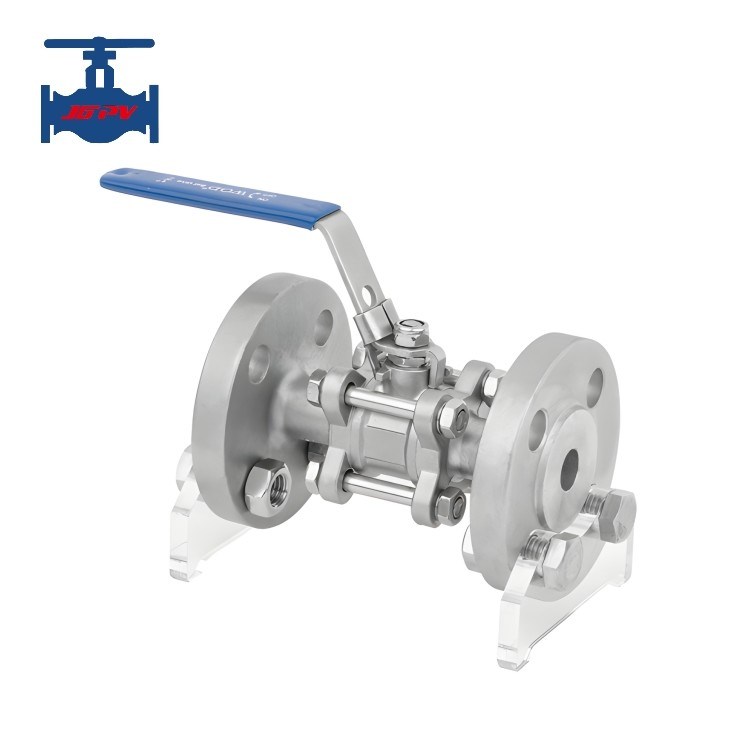

Rilevazioni:Valvole a sfera a tre parti
Introduzione del prodotto:
Il corpo della valvola di una valvola a sfera a tre pezzi è composto da un corpo della valvola principale e due corpi delle valvole ausiliarie, da cui il nome
"valvola a sfera a tre parti". Dopo che il nucleo a sfera e il fusto della valvola sono stati installati nel corpo della valvola principale, i corpi delle valvole ausiliarie sono
Il suo passaggio di flusso del nucleo a sfera
Le valvole a sfera nelle tubazioni sono utilizzate principalmente per tagliare, distribuire e cambiare la direzione del flusso
La valvola a sfera a tre pezzi è una valvola di nuovo tipo ampiamente adottata.
allentare le viti sul corpo della valvola e rimuovere un bullone che passa attraverso la valvola principale
La rotazione del corpo principale della valvola consente la sostituzione dell'anello di tenuta del sedile della valvola.
Poiché i corpi delle valvole ausiliarie rimangono sul condotto, è possibile
non è necessario smontare l'intera valvola a sfera, riducendo notevolmente il carico di manutenzione.
Parametri tecnici del prodotto:
|
Diametro nominale DN (mm)
|
50~200
|
|
Pressione nominale PN (MPa)
|
1.6
|
|
Pressione di prova (MPa)
|
Forza (acqua)
|
2.4
|
|
Chiudere (Acqua)
|
1.76
|
|
Componenti principali
|
Corpo
|
WCB/CF8/CF8M
|
|
Valvola a sfera
|
Acciaio inossidabileAcciaio al carbonio
|
|
Sedile
|
PTFE
|
|
Imballaggio
|
Grafite morbido
|
|
Fabbricazione
|
2Cr13
|
|
Maniglia
|
Ferro duttile
|
|
Temperatura di funzionamento
|
≤ 150°C
|
|
Mediamente idoneo
|
Acqua, olio, vapore
|
Caratteristiche del prodotto:
1- Alta affidabilità: la valvola a sfera a tre parti presenta una struttura compatta, eccellenti prestazioni di tenuta, funzionamento flessibile,
e una manutenzione conveniente, garantendo così un'affidabilità estremamente elevata.
2. Bassa resistenza al flusso: con una grande superficie di tenutatra la sfera e il sedile della valvola e un passaggio di flusso libero,
ha una bassa resistenza al flusso e caratteristiche di flusso superiori.
3. Lunga durata di vita: il minimo attrito tra la palla e il sedile della valvola prolunga la sua durata di vita.
4Funzione aperta/chiusa completa: la valvola a sfera a tre parti può realizzare operazioni aperte e chiuse complete, facilitando un'operazione di precisione
controllo del flusso medio.
5Ampia applicabilità: adatta a condizioni di lavoro particolari quali alte temperature, alta pressione e corrosione
- la resistenza, dimostrando un'eccellente adattabilità.
