Evidenziare:

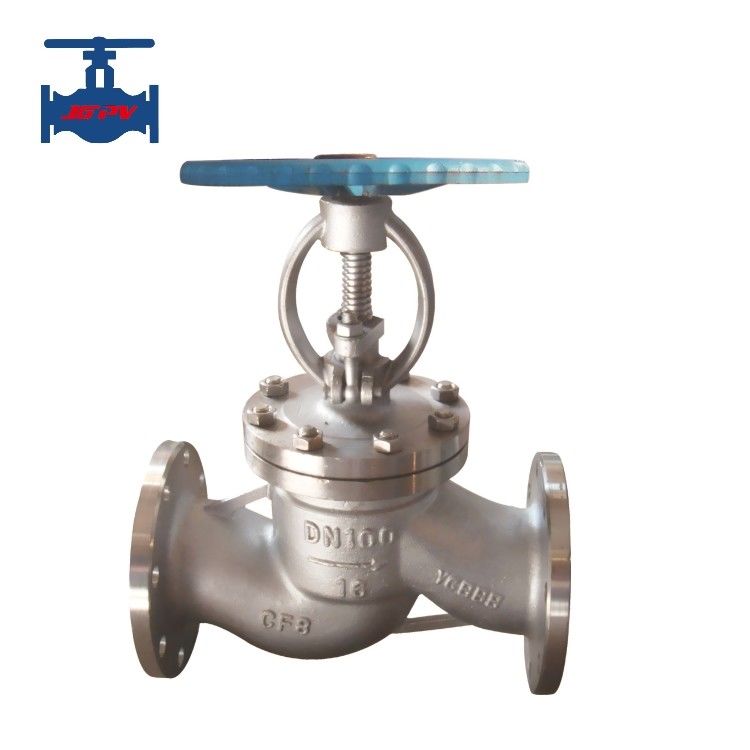

Valvola a globo in acciaio inossidabile
, valvola di globo flangiata di acciaio inossidabile
Applicazione:: |
Generale |
Tipo medio:: |
Acqua, vapore e olio, ecc. |
Montaggio del tipo:: |
Supporto diretto |
Standard o non standard:: |
Norme |
Percorso di flusso:: |
A due vie |
Azionamento:: |
Manuale, elettrico, pneumatico, automatico |
Prestazione di tenuta:: |
Dichiarazione |
Temperatura di funzionamento:: |
Temperatura normale e temperatura alta |
Applicazione della pressione:: |
Pressione normale |
Garanzia di qualità:: |
18 mesi |
valvola di globo flangiata di acciaio inossidabile
Rilevazioni: Valvola a sfera a flangia in acciaio inossidabile
Introduzione del prodotto:
Le valvole a sfera della serie J41W sono ampiamente utilizzate in varie condotte industriali per controllare il flusso dei media.
Oltre a considerare il modello e il materiale della valvola, si deve effettuare una valutazione completa sulla base di fattori quali:
In questo caso, la temperatura, la pressione, la corrosività del mezzo e i requisiti di flusso sono determinanti.
l'ambiente di installazione, le modalità di funzionamento (manuale, elettrico o pneumatico) e la convenienza della manutenzione non devono essere
ignorato.
Parametri tecnici del prodotto:
|
Pressione nominalePN ((MPa)
|
1.0 - 4.0
|
|
Diametro nominale DN(mm)
|
15 ¢600
|
|
Pressione di prova (MPa)
|
Forza (acqua)
|
1.5 volte la pressione nominale
|
|
Sigillazione (acqua)
|
1.1 volte la pressione nominale
|
|
Sigillazione (aria)
|
0.6 volte la pressione nominale
|
|
Sigillazione per folio (acqua)
|
1.5 volte la pressione nominale
|
|
Materie prime
|
WCB, CF8, CF8M
|
|
Medio adatto:
|
Acqua, vapore e oli
|
|
Temperatura di funzionamento
|
-196°C-600°C
|
|
Tipo di connessione
|
Flanco
|
|
Metodo operativo
|
Pneumatici e attuatori elettrici
|
Caratteristiche del prodotto:
1. Vantaggi strutturali: le valvole a sfera presentano un design più semplice rispetto alle valvole a cancello.
quando sono completamente chiusi, la corsa del disco è breve,
che si traduce in un'altezza complessiva inferiore.
2- Caratteristiche prestazionali: l'altezza di apertura/chiusura è di circa 1/4 del diametro del sedile, garantendo un affidabile spegnimento
Quando aperto, le superfici di tenuta sono separate, riducendo al minimo l'usura e prolungando la vita utile.
3. Nota di funzionamento: il flusso unidirezionale richiede un'installazione direzionale.
Il percorso tortuoso del flusso aumenta la resistenza e la perdita di energia.
4- Requisito di progettazione: quando il mezzo entra da sotto il disco, la forza di chiusura supera la forza di apertura, rendendo necessario
un diametro più ampio per evitare la piegatura.
