Evidenziare:
Applicazione:: |
Generale |
Tipo medio:: |
Acqua, vapore e olio, ecc. |
Montaggio del tipo:: |
Supporto diretto |
Standard o non standard:: |
Norme |
Percorso di flusso:: |
A due vie |
Azionamento:: |
Manuale, elettrico, pneumatico, automatico |
Prestazione di tenuta:: |
Dichiarazione |
Temperatura di funzionamento:: |
Temperatura normale e temperatura alta |
Applicazione della pressione:: |
Pressione normale |
Garanzia di qualità:: |
18 mesi |

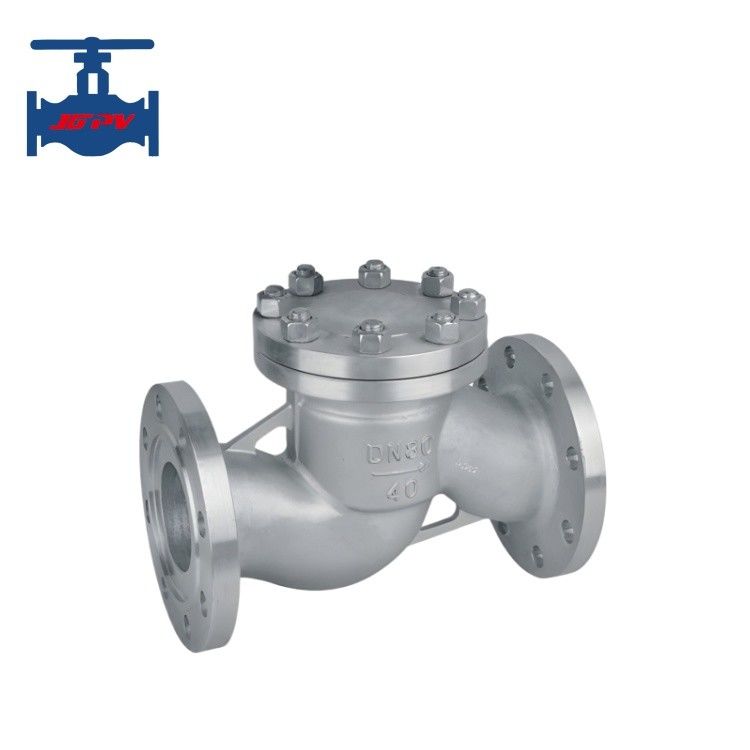

Rilevazioni: Valvola di controllo di tipo ascensore
Introduzione del prodotto:
Una valvola di controllo di sollevamento è un tipo di valvola di controllo in cui il disco scivola lungo la linea centrale verticale del corpo della valvola.
La valvola di guida è un tipo di valvola di guida che è simile a quella di una valvola globe, con il corpo e il disco identici a quelli di una valvola globe.
con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm
Quando il mezzo scorre in direzione anteriore, il disco viene spinto in avanti dalla spinta del mezzo.
Quando il mezzo si ferma, il disco cade sul sedile della valvola a causa del proprio peso, impedendo il flusso inverso del mezzo.
Questo tipo di valvola è ampiamente utilizzato in vari settori come l'industria chimica, metallurgica e farmaceutica e dovrebbe essere
installati orizzontalmente nelle condotte.
Parametri tecnici del prodotto:
|
Diametro nominaleDN ((mm)
|
50️300
|
|
Pressione nominalePN ((MPa)
|
1.0️2.5
|
|
Prova di pressionePs ((MPa)
|
Prova di resistenza (acqua)
|
1.5️3.75
|
|
Prova di tenuta (acqua)
|
1.1️2.75
|
|
Via di connessione
|
Flanco
|
Caratteristiche del prodotto:
1. deve essere installata e utilizzata una valvola di frenata, cioè un flusso medio nella direzione indicata dalla freccia.
2Il suo piccolo volume, peso leggero, buona tecnologia di lavorazione, è una delle direzioni di sviluppo della valvola di controllo, ma il coefficiente di resistenza del fluido è leggermente maggiore rispetto alle valvole di controllo d'oscillazione.
3Quando il mezzo scorre nella direzione indicata, il disco della valvola è sottoposto all'azione della forza del mezzo, quando il contatore di flusso del mezzo è aperto,a causa del peso del disco della valvola e il disco della valvola è soggetto all'azione della forza inversa media, in modo che la superficie di tenuta del disco della valvola e del sedile della valvola sia chiusa, per impedire lo scorrere del mezzo.
4La superficie di tenuta del corpo della valvola e del disco è sovrapposta con acciaio inossidabile
