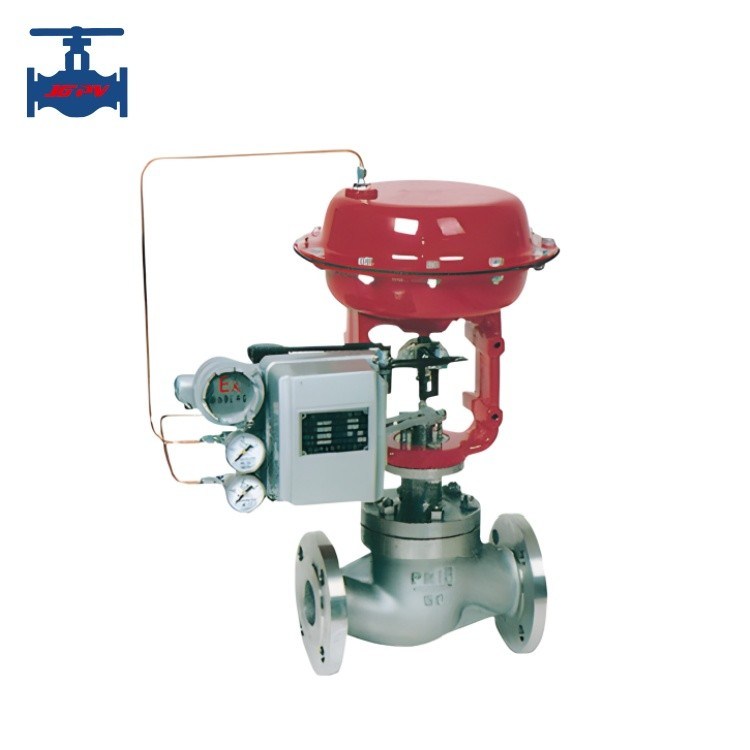

WCB CF8 CF8M Tipo di diaframma pneumatico Valvola di regolazione della pressione con posizionatore

WCB CF8 CF8M Tipo di diaframma pneumatico Valvola di regolazione della pressione con posizionatore

Introduzione del prodotto:

Valvole di controllo pneumatiche di precisione del diaframma, anche note come valvole di regolazione, che comprendono: Valvole di regolazione pneumatiche di precisione del diaframma SZJHP a singolo posto,SZJHM pneumatica precisione valvola di regolazione del manico del diaframma e SZJHN pneumatica precisione diaframma doppio sedile valvola di regolazione, che adotta una struttura di guida superiore ed è dotato di un attuatore multi molla.piccole perdite di pressione, grande capacità della valvola, caratteristiche di flusso accurate e comodo smontaggio e montaggio.e livello liquido nei gas, liquidi e altri mezzi per mantenere un dato valore.Adatto in particolare a situazioni di lavoro in cui è consentita una piccola perdita e la differenza di pressione tra la parte anteriore e posteriore della valvola non è significativa.
Esistono vari tipi di valvole pneumatiche di regolazione del diaframma di precisione, tra cui il tipo standard, il tipo di regolazione del taglio, il tipo di tenuta del tubo, il tipo di isolamento della giacca, ecc.La pressione nominale del prodotto comprende PN16, 40 e 64; il diametro nominale è compreso tra DN20 e DN300. adatto a varie temperature del liquido che vanno da -200 °C a +560 °C.e le caratteristiche di flusso sono lineari o pari percentuale


Parametro tecnico del prodotto:



Caratteristiche del prodotto:

1Le caratteristiche di ingresso/uscita dell'attuatore della valvola di controllo del diaframma pneumatico mostrano una relazione lineare, cioèvi è una relazione lineare tra lo spostamento di uscita e la pressione del segnale di ingressoLo spostamento di uscita si chiama colpo ed è visualizzato sulla scheda di visualizzazione del colpo.Alcuni attuatori di reazione installare anche display di posizione della valvola sulla parte superiore della capsula per visualizzare la posizione della valvolaEsistono sei specifiche per la corsa degli attuatori di valvole di controllo del diaframma pneumatico domestico, tra cui 10 mm, 16 mm, 25 mm, 40 mm, 60 mm e 100 mm.
2L'area effettiva del diaframma dell'attuatore è direttamente proporzionale alla spinta, e maggiore è l'area effettiva, maggiore è la spinta dell'attuatore.
3La struttura degli attuatori di azione positiva e negativa è sostanzialmente la stessa, costituita da un coperchio del diaframma superiore, un coperchio del diaframma inferiore, una membrana di membrana, una barra di spinta, una molla,componenti di regolazione, un supporto e una scheda di visualizzazione.
4La differenza principale tra la struttura degli attuatori di azione positiva e negativa è che il segnale di ingresso dell'attuatore di azione negativa si trova nella parte inferiore della scatola del diaframma,e la barra di spinta in uscita è anche situata nella parte inferioreA causa della buona tenuta del diaframma, non è necessario sigillare l'uscita del valvolaio.
5La forza iniziale della molla può essere modificata regolando l'elemento di regolazione, modificando così la spinta dell'attuatore.
6La valvola di controllo del diaframma pneumatico può essere dotata di un dispositivo di auto blocco per ottenere l'auto blocco e il posizionamento della valvola di controllo.
7. I posizionatori di valvola possono essere aggiunti per ottenere il rilevamento e il feedback della posizione della valvola, migliorando le prestazioni di controllo.
8Un dispositivo di conversione dello spostamento può essere aggiunto alla valvola di controllo del diaframma pneumatico per convertire lo spostamento lineare in spostamento angolare, che viene utilizzato per ruotare il corpo della valvola.
9La valvola di controllo del diaframma pneumatico può essere dotata di un meccanismo a ruota manuale, che può essere utilizzato per il funzionamento di degradazione in caso di guasto del controllo automatico, migliorando l'affidabilità del sistema.
