Pneumatic Control Valve with Multi Spring Actuator and Top Guide Structure for S-shaped Fluid Channel

Dettagli del prodotto

Luogo di origine: Cina

Marca: JGPV

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 set

Imballaggi particolari: Imballaggio di sicurezza in compensato

Tempi di consegna: 14 giorni

Termini di pagamento: L/C,T/T,Western Union

Capacità di alimentazione: 500 set al mese

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                Multi Spring Actuator Pneumatic Control Valve, Top Guide Structure Diaphragm Proportional Valve, S-shaped Fluid Channel Regulating Valve


Applicazione::	Generale	Certificato::	ISO9001, ISO14001
Tipo medio::	Acqua, vapore e olio ecc.	Connessione::	Filettato / flangiato / saldato
Standard o non standard::	Standard	Way Flow::	A due vie
Attuazione::	Manuale, elettrico, pneumatico, automatico	Performance di sigillatura::	Sigillatura
Temperatura di lavoro::	Temperatura normale e alta temperatura	Applicazione di pressione::	Pressione normale
Garanzia di qualità::	18 mesi

Applicazione::	Generale
Certificato::	ISO9001, ISO14001
Tipo medio::	Acqua, vapore e olio ecc.
Connessione::	Filettato / flangiato / saldato
Standard o non standard::	Standard
Way Flow::	A due vie
Attuazione::	Manuale, elettrico, pneumatico, automatico
Performance di sigillatura::	Sigillatura
Temperatura di lavoro::	Temperatura normale e alta temperatura
Applicazione di pressione::	Pressione normale
Garanzia di qualità::	18 mesi

Pneumatic Control Valve with Multi Spring Actuator and Top Guide Structure for S-shaped Fluid Channel

Pneumatic Control Valve, Hot Oil Steam Diaphragm Proportional Valve

Pneumatic control valve, hot oil steam diaphragm proportional valve

Product Introduction

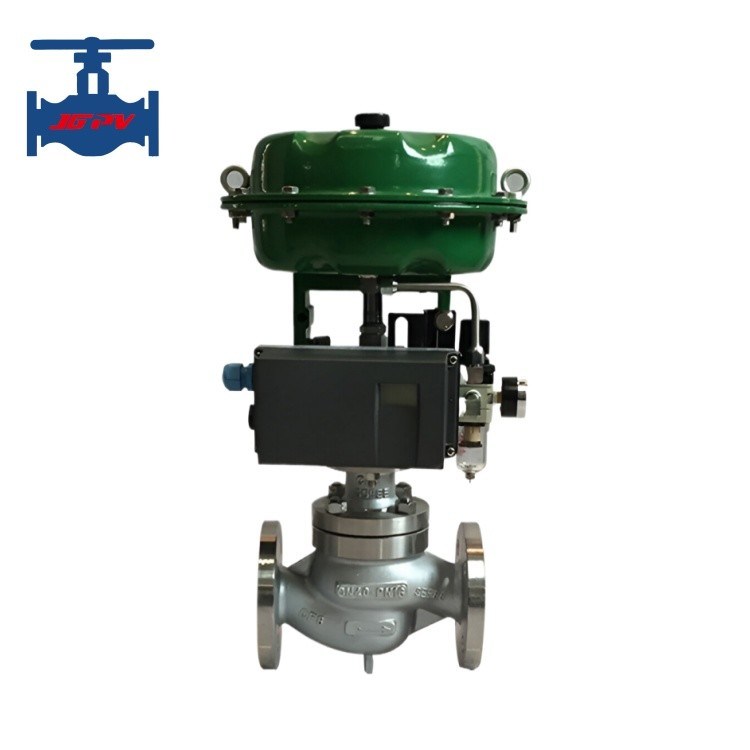

The pneumatic diaphragm regulating valve consists of a multi spring pneumatic actuator and a regulating valve body. Adopting a top guide structure, it has the advantages of compact structure, light weight, sensitive action, S-shaped fluid channel, low pressure drop loss, large valve capacity, precise flow characteristics, and easy disassembly and assembly.

Widely used for precise control of process parameters such as gas and liquid media to maintain pressure, flow rate, temperature, and liquid level at given values. Especially suitable for situations where the allowable leakage is small and the pressure difference before and after the valve is not significant.

Technical Parameters

Parameter	Value
Basic deviation	+/-1.0%
Leakage rate	5x10-3 rated capacity
Return difference rated	1.0%
Rated flow coefficient	+/-10%
Dead zone	1.0%
Inherent flow characteristics	Slope +/-30%

Product Features

Adopting a balanced valve core structure, the axial unbalanced force is small, the allowable pressure difference is large, and the stability is good.
The sleeve has strong interchangeability, easy disassembly and assembly.
The all metal valve core structure achieves a soft sealing structure with IV level leakage and VI level leakage.
The valve body is designed according to the principles of fluid mechanics as an equal cross-section low flow resistance channel, with an inherent adjustable ratio of 50 and a 30% increase in rated flow coefficient.
The actuator adopts a multi spring structure, reducing the height by 30%. Reduce weight by 30%.
