Valvola a farfalla a doppio offset per tubi d'acqua

Name: Valvola a farfalla a doppio offset per tubi d'acqua
Brand: Shanghai Jianggong Valve Manufacturing Co., Ltd.
SKU: D71X-16Q
Price: 29.90 USD
Availability: InStock

Dettagli del prodotto

Luogo di origine: Cina

Marca: JGPV

Numero di modello: D71X-16Q

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1 set

Prezzo: USD9.9/PC - USD49.9/PC

Imballaggi particolari: Imballaggio di sicurezza per scatole di compensato

Tempi di consegna: 14 giorni

Termini di pagamento: L/C, T/T, Western Union

Capacità di alimentazione: 1000 pezzi al mese

Ottieni il miglior prezzo

Dettagli del prodotto

Descrizione del prodotto

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                Valvola a farfalla a doppio sigillo morbido, Valvola a farfalla di ferro duttile per tubi d'acqua, Valvola a farfalla a sigillo morbido doppio offset


Nome:	Valvola a farfalla a doppio offset	Standard o non standard:	Norme
Applicazione:	Uso industriale, acqua uso industriale	Utilizzatori:	Controllo del flusso del fluido
Temperatura di funzionamento:	Temperatura normale	Applicazione di pressione:	Pressione bassa
Tipo medio:	Acqua, olio	Materiale del disco:	Ferro duttile, acciaio fuso, acciaio inossidabile
Tipo di tenuta:	Sigillo morbido, EPDM, NBR	Dimensione della porta:	DN50-DN250
Garanzia di qualità:	18 mesi

Nome:	Valvola a farfalla a doppio offset
Standard o non standard:	Norme
Applicazione:	Uso industriale, acqua uso industriale
Utilizzatori:	Controllo del flusso del fluido
Temperatura di funzionamento:	Temperatura normale
Applicazione di pressione:	Pressione bassa
Tipo medio:	Acqua, olio
Materiale del disco:	Ferro duttile, acciaio fuso, acciaio inossidabile
Tipo di tenuta:	Sigillo morbido, EPDM, NBR
Dimensione della porta:	DN50-DN250
Garanzia di qualità:	18 mesi

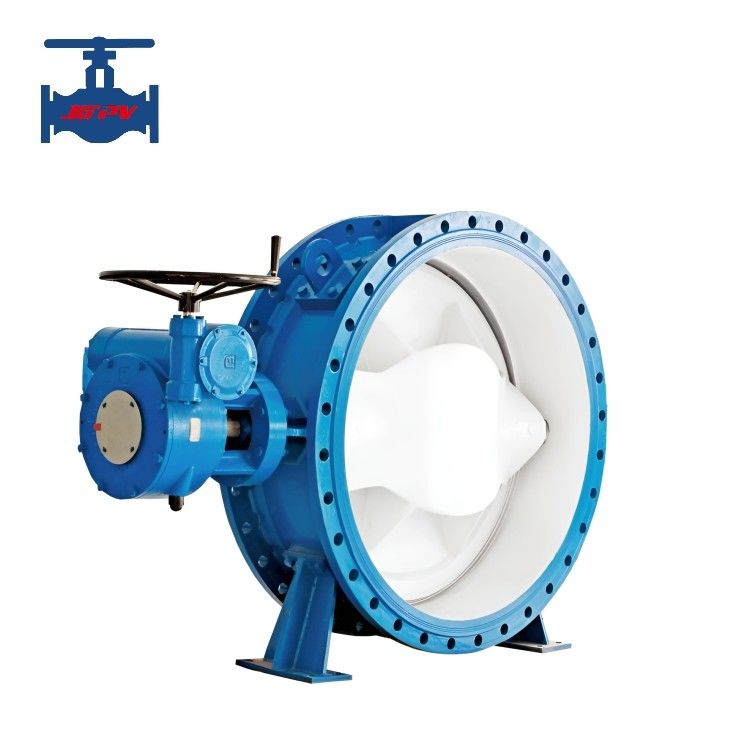

Valvola a farfalla a doppio offset per tubi d'acqua

Valvola a farfalla a doppio offset per tubi d'acqua

Introduzione del prodotto:

La valvola a farfalla doppia eccentrica è ulteriormente migliorata sulla base della valvola a farfalla singola eccentrica ed è anche la più utilizzata.La sua caratteristica strutturale è che l'asse del fusto della valvola si discosta sia dal centro della piastra farfalla che dal centro del corpoL'effetto di doppia eccentricità consente alla piastra farfalla di staccarsi rapidamente dal sedile della valvola dopo l'apertura della valvola.eliminando in gran parte l'eccessiva compressione e il raschiamento inutili tra la piastra della farfalla e il sedile della valvola, riducendo la distanza di apertura della resistenza, riducendo l'usura e migliorando la durata del sedile della valvola.La riduzione significativa del raschiamento consente anche l'uso di sedili metallici in doppie valvole a farfalla eccentriche, migliorando la loro applicazione nei campi ad alta temperatura.

Parametri tecnici del prodotto:

Norma tecnica	Progettazione e fabbricazione	ISO 10631-1991 GB/T12238-1989
	Struttura di lunghezza	ISO 5752*1998 GB/T12221-1989
	Collegamento della flange	GB/T9113-2000
	Prova e ispezione	ISO/DIN5208-1987 GB/T13927-1992
	Marcatura della valvola	ISO 5209-1987 GB12220-1989
	Connessione del dispositivo di guida	ISO/DIN5211-1982 GB12223-1989
	Requisiti di alimentazione delle valvole	ISO/DIN5211-1982 GB/T12252

1	Dimensione della porta	mm	100-1200
2	Numeri di pressionenAl	MPa	10,016
3	Pressione di prova (MPa)	Prova di resistenza (acqua)	1.5/2.4
4	Pressione di prova (MPa)	Prova di tenuta (acqua)	1.1/1.76
5	Medio applicabile	Acqua dolce, acque reflue, acqua di mare, aria, ecc.
6	Temperatura di funzionamento	-15~110°C
7	Via di connessione	Flanco
8	Metodo guidato	Apparecchiature per vermi, attuatori elettrici e pneumatici

Caratteristiche del prodotto:

1Progettazione ragionevole, struttura compatta, facile installazione e smontaggio e facile manutenzione.
2• adozione di una struttura eccentrica per ridurre l'attrito dell'anello di tenuta e prolungare la vita della valvola.
3 completamente sigillato, senza perdite, può essere utilizzato in condizioni di vuoto ultra elevato
4. sostituire anello di tenuta della piastra di valvola, piastra farfalla, albero e altri materiali, adatti a vari mezzi e diverse temperature

•
