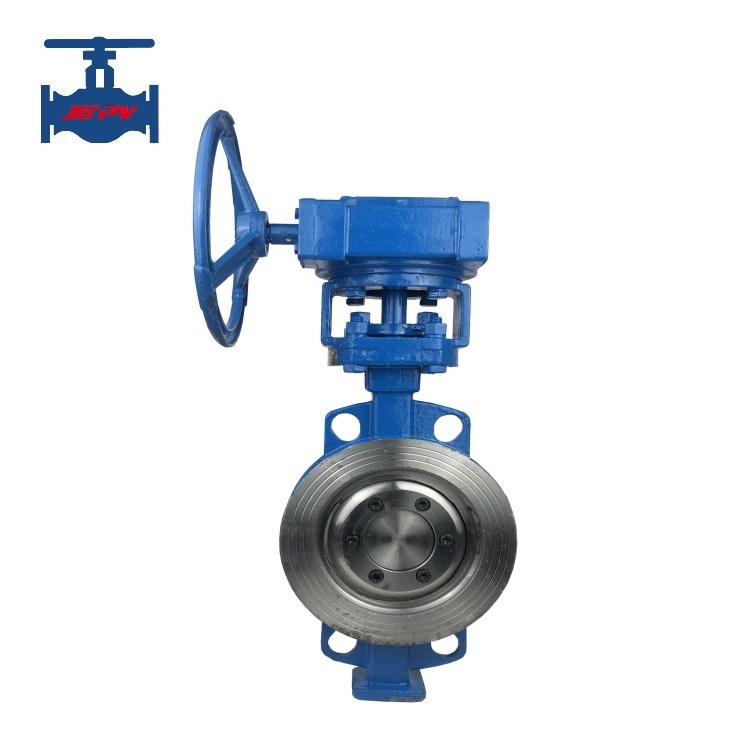

Valvola a farfalla a tripla offset ad alte prestazioni per l'uso di condotte industriali ANSI Standard

Valvola a farfalla a tripla offset ad alte prestazioni standard ANSI per l'uso in condotte industriali

Introduzione del prodotto:

La valvola a farfalla standard americana è una valvola a farfalla ad alte prestazioni progettata e fabbricata in base all'attuale standard americano API609.La valvola adotta una coppia di tenuta conica eccentrica tridimensionale, e il sigillo della piastra farfalla utilizza un nuovo tipo di piastra metallica incorporata sulla piastra farfalla per abbinare il sedile della valvola.

La valvola a farfalla americana standard è unatre valvole a farfalla eccentriche, la cui terza eccentricità è costituita dall'eccentricità della posizione dell'asse stellare della doppia valvola eccentrica,e la deviazione della linea centrale della superficie di tenuta conica dalla linea centrale della valvola per un angolo. Le prime due eccentricità riducono l'attrito tra il sedile della valvola e l'anello di tenuta, causando il distacco del sedile della valvola e della piastra della valvola dal contatto dopo circa 15 gradi di apertura.La terza eccentricità disattiva completamente il sedile della valvola e la piastra della valvola durante l'intera corsa della valvola, e il contatto tra la piastra della valvola e la piastra della valvola è solo un momento momentaneo durante la sigillatura.

Questa struttura riduce notevolmente l'attrito tra il sedile della valvola e la piastra della valvola durante il processo di apertura e chiusura, riduce l'usura e prolunga la vita utile;la coppia di funzionamento della valvola è ridotta, e gli attuatori più piccoli possono essere utilizzati per ridurre l'intensità del lavoro dei lavoratori; la sua tenuta è ottenuta stringendo tra il sedile della valvola e l'anello di tenuta sulla piastra della valvola,maggiore è la coppia, maggiore è il livello di tenuta. Se la struttura della valvola è progettata in modo ragionevole, può ottenere un effetto di tenuta estremamente elevato,e una progettazione ragionevole dell'angolo di contatto di tenuta può eliminare la possibilità di blocco della valvola, quindi migliora l'affidabilità del funzionamento;tre valvole a farfalla eccentriche utilizzano guarnizioni metalliche per superare la debolezza delle guarnizioni morbide e hanno una gamma di temperature applicabili più ampiaNon solo può sostituire le valvole di cancello per condizioni di alta e bassa temperatura, ma può anche essere utilizzato per condizioni resistenti alla corrosione e all'erosione

Specifica del prodotto:

Caratteristiche del prodotto:
1. struttura esterna semplice, piccolo volume, peso leggero, basso costo e ampia gamma di applicazioni
2- le caratteristiche strutturali di questa valvola a farfalla eliminano lo svantaggio di altri tipi di valvole a farfalla che sono troppo aperte e non possono sigillare,e può essere utilizzato normalmente ad alte temperature, superando il difetto di facile perdita dovuta all'espansione termica quando utilizzato in condizioni di alta temperatura.
3La valvola seleziona diversi materiali per la superficie di tenuta in base alle esigenze del mezzo utilizzato per garantire che la superficie di tenuta sia resistente all'usura, all'erosione e abbia una lunga durata di vita.
