Evidenziare:
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |
Dettagli del prodotto:

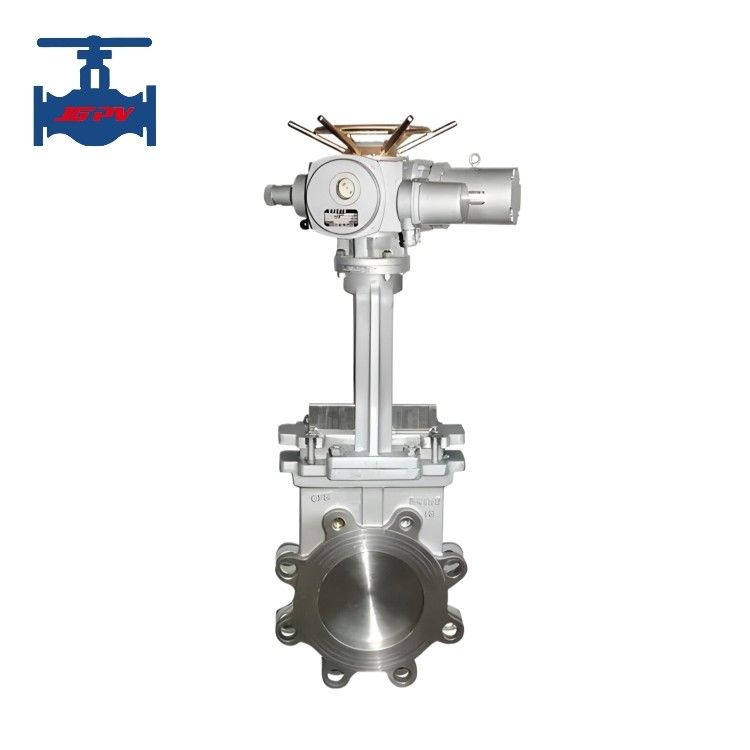

Come suggerisce il nome, una valvola a coltello porta dispone di una incisione diagonale a forma di lama nella parte inferiore della piatta piastra, che ha la funzione
Questo tipo di valvola è generalmente utilizzato per
La funzione di apertura/chiusura di un sistema di controllo è quella di aprire/chiudere il flusso di materiali come la pasta di carta, le ceneri di carbone, le materie prime chimiche, le acque reflue e gli alimenti.
La valvola del cancello del coltello è la piastra del cancello, la cui direzione di movimento è perpendicolare alla direzione del fluido.
Questa valvola è facile da usare, consente una libera apertura e presenta caratteristiche flessibili e
movimento affidabile; la piastra del cancello è semplice da assemblare e mantenere, la struttura di tenuta è ragionevole e l'anello di tenuta è conveniente
La piastra di cancello della valvola di cancello del coltello ha una funzione di taglio, che può raschiare le aderenze sulla superficie di tenuta
La piastra di porta in acciaio inossidabile può impedire la perdita di tenuta causata dalla corrosione.
Parametro tecnico del prodotto:
|
Port dimensione
|
DN50-DN1200
|
|
Pressione nominale
|
PN1.0️1.6 ((MPa);150 lb; 10K
|
|
Via di connessione
|
di larghezza superiore a 20 mm
|
|
Metodo guidato
|
Attuatori elettrici
|
|
Fornitore di alimentazione
|
AC380V
|
|
Modulo di controllo
|
Funzione ON/OFF e funzione di regolazione
|
|
Pressione di lavoro
|
DN50️DN250: 10 barre
DN300️DN400: 6 barre
DN450: 5 barre
DN500️DN650: 4 barre
DN700️DN1000: 2 barre
|
|
Collegamento della flange
|
GB9113.1-2000".JB/T79.1-1984".HG20592-1997".ASME B 16.5".EN 1092-1:2001
|
|
Standard di lunghezza
|
Gran Bretagna- Sì.T15188.2-94; MSS SP 81-2001
|
|
Norma di pressione
|
GB/T12224-2007; ANME B 16.34-2003".ISO 7005-1
|
|
Standard di prova
|
Struttura e standard di tenuta:JB/T9092-1999
Standard di tenuta in metallo:MSS SP 91-2001 40 ml/ pollice
I sedili delle valvole NBR, EPDM e PTFE devono essere conformi allo standard di tenuta rigida per le perdite di 1/10.
|
|
Temperatura di funzionamento
|
Sedile
|
NBR≤80°C;EPDM≤ 120°C;PTFE≤180°C Lega dura di acciaio inossidabile≤ 450-900°C
|
|
Corpo
|
WCB≤ 425°C;
Acciaio inossidabile, acciaio al cromo e al molibdeno ≤ 600°C;
2520 acciaio inossidabile duplex≤ 900°C
|
|
Applicazione media
|
selezione del carbone, scarico di scorie, trattamento delle acque reflue urbane, alimenti, carta-fabbricazione, medicina, petrolio, chimica e altre condotte per il petrolio, l'acqua e il vapore nelle centrali elettriche minerarie, collegamento o taglio di scorie di cemento, polvere d'oro, sabbia, scorie, scorie di carbone, polpa, polpa di legno,la coda, fibre, polvere, acque reflue di trattamento chimico, serbatoio di sedimentazione, asfalto, sbocco del silo, succo di frutta, cereali, acque reflue di macelloecc.
|
Caratteristiche del prodotto:
1Il corpo della valvola adotta una struttura integrata, con bassa resistenza al fluido e un funzionamento flessibile e conveniente.
2Il motore a vite adotta un cuscinetto a doppio piano, che riduce notevolmente l'attrito della trasmissione e facilita l'apertura e la chiusura della valvola.
3. il sedile della valvola di tenuta della valvola di porta del coltello adotta un sigillo mobile e un pre-tightening O-ring fornisce una forza di pre-tightening per rendere il sedile della valvola di tenuta strettamente aderente alla piastra della valvola,riducendo notevolmente le perditeHa una funzione di compensazione automatica per l'usura della coppia di tenuta in uso a lungo termine, migliorando la durata della valvola.
4- Artiglio di guida fisso, senza progettazione di scanalatura, non facile da causare accumulo medio e blocco.
5Il sedile della valvola può essere selezionato come sigillo duro in metallo o sigillo morbido in base alle esigenze del mezzo e dell'industria.La piastra del cancello è trattata con cromo duro o nitrurazione ionica sulla superficie, rendendolo più resistente all'usura e migliorando la durata di vita della superficie di tenuta; i sedili delle valvole di tenuta morbide possono essere selezionati da PTFE, NBR o EPDM,con buone prestazioni di tenuta e resistenza alla corrosione.
