Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

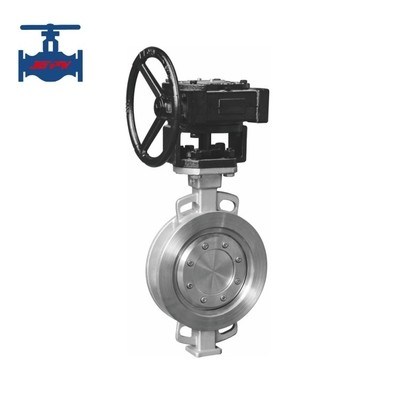

Valvola a farfalla tripla eccentrica in acciaio inossidabile
Rilevazioni: Valvola a farfalla a triplo offset in inossidabile
Introduzione del prodotto:
La valvola a farfalla a tripla offset metallica a sigillo rigido presenta una struttura integrata per il corpo della valvola e il sedile, con il sedile
superficie di tenuta ricoperta di materiali in lega resistenti alla temperatura e alla corrosione.
Rispetto alle tradizionali valvole a farfalla, questo tipo offre vantaggi quali l'elevata resistenza alle temperature
la resistenza, il funzionamento leggero, l'apertura/chiusura senza attrito e la compensazione di tenuta attraverso una maggiore coppia del
Il meccanismo di azionamento durante la chiusura, che migliora le prestazioni di tenuta e prolunga la durata di servizio.
petrolifero, chimico, metallurgico, idroelettrico e molte altre industrie.
Parametri tecnici del prodotto:
|
Diametro nominale DN (mm)
|
50~1200
|
|
Pressione nominale PN (MPa)
|
0.6️4.0
|
|
Pressione di prova (MPa)
|
Forza (acqua)
|
0.9️6.0
|
|
Chiudere (Acqua)
|
0.66️4.4
|
|
Componenti principali
|
Corpo
|
Acciaio inossidabileAcciaio al carbonio/acciaio legato
|
|
piastra di valvola
|
Acciaio inossidabileAcciaio al carbonio/acciaio legato
|
|
stelo della valvola
|
Acciaio inossidabile 2Cr13
|
|
Imballaggio
|
PTFE, grafite flessibile
|
|
Fabbricazione
|
Acciaio inossidabile, PTFE, carburo cementato
|
|
Temperatura di funzionamento
|
-40 ̊570°C
|
|
Mediamente idoneo
|
Acqua, olio, vapore, acidi e alcali e altri mezzi corrosivi
|
Caratteristiche del prodotto:
1La valvola a farfalla a tenuta rigida adotta una struttura a tenuta rigida a triplo offset, con un'usura minima tra il sedile della valvola
e disco di farfalla, e ha una funzione di tenuta che si stringe quando si chiude.
2L'anello di tenuta è realizzato in acciaio inossidabile, combinando i due vantaggi della tenuta dura in metallo e della tenuta elastica.
presenta eccellenti prestazioni di tenuta a basse e alte temperature, nonché caratteristiche quali:
resistenza alla corrosione e lunga durata.
3La superficie di tenuta del disco della farfalla è sovrapposta con una lega dura, che lo rende resistente all'usura e allunga la sua durata.
durata di vita.
4I dischi a farfalla di grandi dimensioni adottano una struttura a traliccio, che offre una elevata resistenza, una grande area di flusso e una bassa resistenza al flusso.
5Secondo le esigenze dell'utente, la valvola a farfalla rigida può essere progettata con una funzione di sigillamento bidirezionale.
non è limitato dalla direzione del flusso medio o dalla posizione spaziale durante l'installazione, consentendo l'installazione in qualsiasi direzione.
