Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                Valvola a farfalla wafer in acciaio fuso standard, Valvola a farfalla wafer con tenuta stagna


Applicazione::	Generale	Medium Type::	Water, steam and oil etc.
Montaggio del tipo::	Supporto diretto	Standard o non standard::	Norme
Percorso di flusso::	A due vie	Azionamento::	Manuale, elettrico, pneumatico, automatico
Prestazione di tenuta::	Dichiarazione	Temperatura di funzionamento::	Temperatura normale e temperatura alta
Applicazione della pressione::	Pressione normale	Garanzia di qualità::	18 mesi

Applicazione::	Generale
Medium Type::	Water, steam and oil etc.
Montaggio del tipo::	Supporto diretto
Standard o non standard::	Norme
Percorso di flusso::	A due vie
Azionamento::	Manuale, elettrico, pneumatico, automatico
Prestazione di tenuta::	Dichiarazione
Temperatura di funzionamento::	Temperatura normale e temperatura alta
Applicazione della pressione::	Pressione normale
Garanzia di qualità::	18 mesi

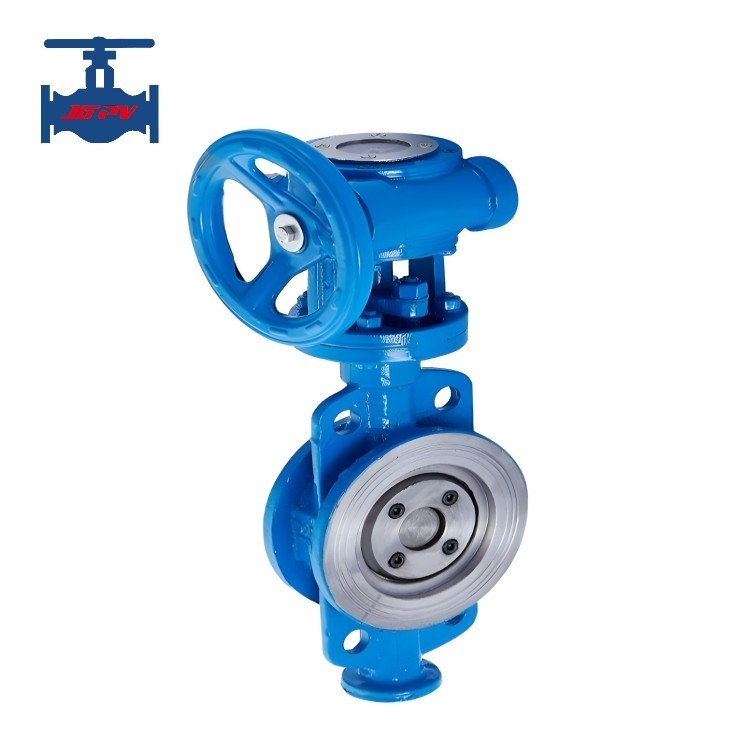

Valvola a farfalla wafer con tenuta stagna in acciaio fuso standard per flusso bidirezionale costante

Evidenziazione: Valvola a farfalla a tenuta stagna rigida in acciaio fuso

Introduzione al prodotto:

La valvola a farfalla, nota anche come valvola a farfalla, è un tipo di valvola di regolazione con una struttura semplice. Si riferisce a una valvola in cui l'elemento di chiusura (disco della valvola o disco a farfalla) è un disco circolare che ruota attorno all'albero della valvola per ottenere l'apertura e la chiusura, adatta per il controllo on-off dei fluidi in tubazioni a bassa pressione.Le valvole a farfalla possono essere utilizzate per controllare il flusso di vari tipi di fluidi, tra cui aria, acqua, vapore, vari fluidi corrosivi, fanghi, oli, metalli liquidi e fluidi radioattivi. Funzionano principalmente come dispositivi di intercettazione e strozzamento nelle tubazioni. L'elemento di apertura/chiusura di una valvola a farfalla è un disco a farfalla circolare che ruota attorno al proprio asse all'interno del corpo della valvola per raggiungere lo scopo di apertura/chiusura o regolazione.

Parametri tecnici del prodotto:

Diametro nominale DN (mm)		50~1200
Pressione nominale PN (MPa)		0.6～4.0
Pressione di prova (MPa)	Resistenza (acqua)	0.9～6.0
Pressione di prova (MPa)	Tenuta (acqua)	0.66～4.4
Componenti principali	Corpo	Acciaio inossidabile/Acciaio al carbonio/Acciaio legato
	Piastra della valvola	Acciaio inossidabile/Acciaio al carbonio/Acciaio legato
	Stelo della valvola	Acciaio inossidabile 2Cr13
	Tenuta	PTFE, grafite flessibile
	Albero	Acciaio inossidabile, PTFE, carburo cementato
Temperatura di esercizio		-40～570℃
Mezzo adatto		Acqua, olio, vapore, acidi e alcali e altri fluidi corrosivi

Caratteristiche del prodotto:

La valvola a farfalla presenta una struttura semplice, dimensioni ridotte, leggerezza, basso consumo di materiale, dimensioni di installazione compatte, apertura/chiusura rapida con rotazione reciproca di 90° e bassa coppia di azionamento. Viene utilizzata per interrompere, collegare e regolare i fluidi nelle tubazioni, offrendo eccellenti caratteristiche di controllo dei fluidi e prestazioni di tenuta ermetica quando è chiusa.
Le valvole a farfalla possono trasportare fanghi con un accumulo minimo di liquido alle aperture dei tubi. Ottengono una buona tenuta a bassa pressione e hanno prestazioni di regolazione superiori.
Il design aerodinamico del disco a farfalla riduce al minimo la perdita di resistenza del fluido, rendendolo un prodotto a risparmio energetico.
Lo stelo della valvola adotta una struttura a barra passante, temprata e rinvenuta per fornire buone proprietà meccaniche complete, resistenza alla corrosione e prestazioni anti-grippaggio. Durante l'apertura/chiusura, lo stelo ruota solo senza sollevarsi, impedendo danni alla tenuta dello stelo e garantendo una tenuta affidabile. Fissato al disco a farfalla con perni conici, l'estremità estesa è progettata per impedire l'espulsione, evitando la sporgenza dello stelo in caso di rottura imprevista alla connessione stelo-disco.
I tipi di connessione includono connessioni flangiate, wafer, saldate a testa e wafer a orecchie.
Le forme di azionamento includono attuatori manuali, a vite senza fine, elettrici, pneumatici, idraulici ed elettro-idraulici 联动 (collegamento elettro-idraulico), che consentono il controllo remoto e il funzionamento automatizzato.
