Application::	General	Medium Type::	Water, steam and oil etc.
Mounting Type::	Direct Mount	Standard Or Non-Standard::	Standard
Flow way::	Two way	Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing	Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure	Quality Warranty::	18 Months

Application::	General
Medium Type::	Water, steam and oil etc.
Mounting Type::	Direct Mount
Standard Or Non-Standard::	Standard
Flow way::	Two way
Actuation::	Manual, Electric, Pneumatic,Automatic
Sealing Performance::	Sealing
Working Temperature::	Normal Temperature And High Temperature
Pressure Application::	Normal Pressure
Quality Warranty::	18 Months

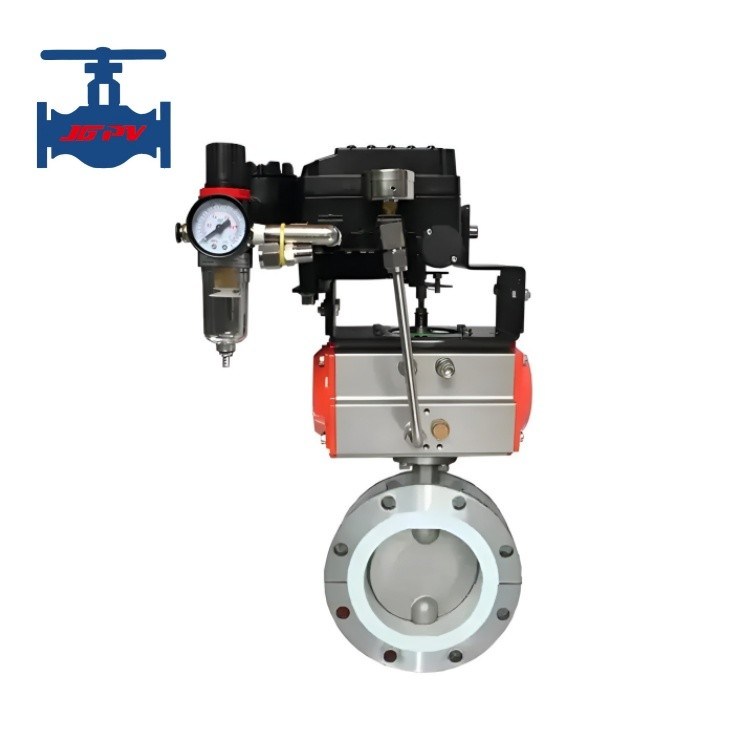

Valvola pneumatica a farfalla

Rilevazioni:Valvola pneumatica a farfalla

Introduzione del prodotto:

Il disco farfalla è installato lungo il diametro del condotto.

il disco a forma di farfalla ruota attorno al suo asse in un angolo compreso tra 0° e 90°. Quando l'angolo di rotazione raggiunge i 90°, il

Questa tipologia di valvola è generalmente installata orizzontalmente nelle condotte.

Le valvole e le valvole a farfalla a doppio eccentrico presentano strutture compatte, facile rotazione di 90° per la commutazione, affidabilità

sono ampiamente utilizzati nei sistemi di approvvigionamento idrico e di drenaggio di impianti idrici, centrali elettriche,

fabbriche di acciaio, fabbriche di carta, industrie chimiche, industrie alimentari, ecc., per la regolazione del flusso e il controllo di accensione e spegnimento.

Parametri tecnici del prodotto:

Diametro nominale DN (mm)		50~1200
Pressione nominale PN (MPa)		0.6️4.0
Pressione di prova (MPa)	Forza (acqua)	0.9️6.0
Pressione di prova (MPa)	Chiudere (Acqua)	0.66️4.4
Componenti principali	Corpo	Acciaio inossidabileAcciaio al carbonio/acciaio legato
	piastra di valvola	Acciaio inossidabileAcciaio al carbonio/acciaio legato
	stelo della valvola	Acciaio inossidabile 2Cr13
	Imballaggio	PTFE, grafite flessibile
	Fabbricazione	Acciaio inossidabile, PTFE, carburo cementato
Temperatura di funzionamento		-40 ̊570°C
Mediamente idoneo		Acqua, olio, vapore, acidi e alcali e altri mezzi corrosivi

Caratteristiche del prodotto:

Questa valvola adotta una struttura a doppio eccentrico, con una funzione di tenuta che si stringe al momento della chiusura, garantendo prestazioni di tenuta affidabili.
La coppia di tenuta è composta da acciaio inossidabile e gomma nitrile resistente all'olio, che garantisce una lunga durata.
L'anello di tenuta in gomma può essere posizionato sul corpo della valvola o sul disco a farfalla, adattandosi a supporti con caratteristiche diverse per la selezione dell'utente.
Il disco farfalla presenta una struttura a telaio, che offre elevata resistenza, una grande area di flusso e una bassa resistenza al flusso.
La finitura complessiva di cottura previene efficacemente la corrosione.
Questa valvola ha una funzione di tenuta bidirezionale, che consente l'installazione in qualsiasi direzione senza essere limitata dalla direzione di flusso del supporto o dalla posizione spaziale.
La valvola presenta una struttura unica, un funzionamento flessibile, una progettazione che consente di risparmiare mano d'opera e una maneggevolezza conveniente.
