Evidenziare:
Application:: |
General |
Medium Type:: |
Water, steam and oil etc. |
Mounting Type:: |
Direct Mount |
Standard Or Non-Standard:: |
Standard |
Flow way:: |
Two way |
Actuation:: |
Manual, Electric, Pneumatic,Automatic |
Sealing Performance:: |
Sealing |
Working Temperature:: |
Normal Temperature And High Temperature |
Pressure Application:: |
Normal Pressure |
Quality Warranty:: |
18 Months |

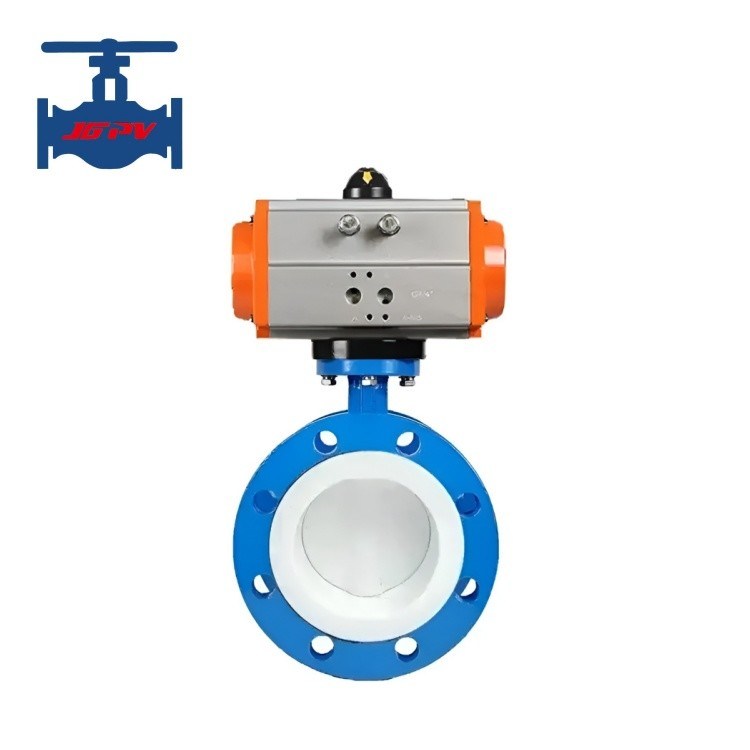

Rilevazioni: Valvola a farfalla pneumatica a tenuta morbida
Introduzione del prodotto:
Le valvole a farfalla a tenuta morbida, come componenti utilizzati per ottenere il controllo on-off e la regolazione del flusso nei sistemi di condotte, sono state ampiamente applicate in numerosi campi come petrolio, chimica, metallurgia,La maggior parte delle tecnologie di tenuta delle valvole a farfalla adottano progetti strutturali con materiali di tenuta come la gomma e il politetrafluoroetilene.non sono adatti alle industrie che richiedono una resistenza alle alte temperature, resistenza ad alta pressione, resistenza alla corrosione e resistenza all'usura.
Un tipo relativamente avanzato è la valvola a farfalla a tripla eccentrica metallica rigida, in cui il corpo della valvola e il sedile sono componenti integrati.La superficie di tenuta del sedile della valvola è ricoperta di materiali in lega resistenti alla temperatura e alla corrosione mediante saldatura superficiale. Gli anelli di tenuta moltiplicati a strati molli sono fissati sul disco della valvola.operazione leggera, apertura/chiusura senza attrito, compensazione della tenuta grazie all'aumento della coppia del meccanismo di trasmissione durante la chiusura, miglioramento delle prestazioni di tenuta e prolungamento della vita utile.
Parametri tecnici del prodotto:
|
Diametro nominale DN (mm)
|
50~1200
|
|
Pressione nominale PN (MPa)
|
0.6️4.0
|
|
Pressione di prova (MPa)
|
Forza (acqua)
|
0.9️6.0
|
|
Chiudere (Acqua)
|
0.66️4.4
|
|
Componenti principali
|
Corpo
|
Acciaio inossidabileAcciaio al carbonio/acciaio legato
|
|
piastra di valvola
|
Acciaio inossidabileAcciaio al carbonio/acciaio legato
|
|
stelo della valvola
|
Acciaio inossidabile 2Cr13
|
|
Imballaggio
|
PTFE, grafite flessibile
|
|
Fabbricazione
|
Acciaio inossidabile, PTFE, carburo cementato
|
|
Temperatura di funzionamento
|
-40 ̊570°C
|
|
Mediamente idoneo
|
Acqua, olio, vapore, acidi e alcali e altri mezzi corrosivi
|
Caratteristiche del prodotto:
1. doppia struttura eccentrica con sigillo dinamico di auto-tightness: la pressione di sigillamento aumenta con la chiusura della valvola, assicurando
affidabilità sotto media ad alta pressione e ad alta velocità.
2. acciaio inossidabile combinato con gomma nitrile resistente all'olio pertenuta: resistente alla corrosione, resistente all'olio,
anti-invecchiamento e duraturo.
3L'anello di tenuta in gomma può essere installato sul corpo della valvola o sul disco, adattandosi alle diverse caratteristiche dei media per un'utilizzazione versatile
applicazioni.
4. Il disco strutturato in telaio bilancia la resistenza e la leggerezza: un ampio passaggio di flusso riduce la resistenza, risparmia energia e
migliora l'efficienza del flusso.
5. rivestimento complessivo di smalto cotto per la protezione dalla corrosione; sedile di tenuta a cambio rapido consente un facile adattamento a vari tipi di
media.
6La tenuta bidirezionale consente l'installazione senza restrizioni sulla direzione o l'orientamento del flusso, ideale per l'installazione flessibile in
complesse reti di tubazioni.
7La progettazione meccanica ergonomica riduce la coppia di funzionamento di oltre il 30%, garantendo un funzionamento preciso e regolare sia per il controllo manuale che per quello automatico, con un'elevata efficienza di manutenzione.
