Dettagli del prodotto
Luogo di origine: Cina
Marca: JGPV
Numero di modello: SZJHQ-JGPV
Termini di pagamento e di spedizione
Quantità di ordine minimo: 1 set
Prezzo: USD339/Set to USD7999.9/Set
Imballaggi particolari: Imballaggio di sicurezza per scatole di compensato
Tempi di consegna: due settimane
Termini di pagamento: L/C, T/T, Western Union
Capacità di alimentazione: 500 messi al mese
Standard o non standard: |
Norme |
Applicazione: |
Generale |
Caratteristiche del prodotto: |
Valvole di controllo per automazione industriale |
Scopo: |
Combinazione dei flussi |
Struttura: |
Diaframma |
Artigiani: |
Casting |
Direzione del flusso: |
Tre modi. |
Tipo medio: |
Acqua, vapore e olio, ecc. |
Dimensione della porta: |
3/4" - 12" |
Connessione: |
Flange |
Nome: |
Valvola a membrana pneumatica |
Standard o non standard: |
Norme |
Applicazione: |
Generale |
Caratteristiche del prodotto: |
Valvole di controllo per automazione industriale |
Scopo: |
Combinazione dei flussi |
Struttura: |
Diaframma |
Artigiani: |
Casting |
Direzione del flusso: |
Tre modi. |
Tipo medio: |
Acqua, vapore e olio, ecc. |
Dimensione della porta: |
3/4" - 12" |
Connessione: |
Flange |
Nome: |
Valvola a membrana pneumatica |

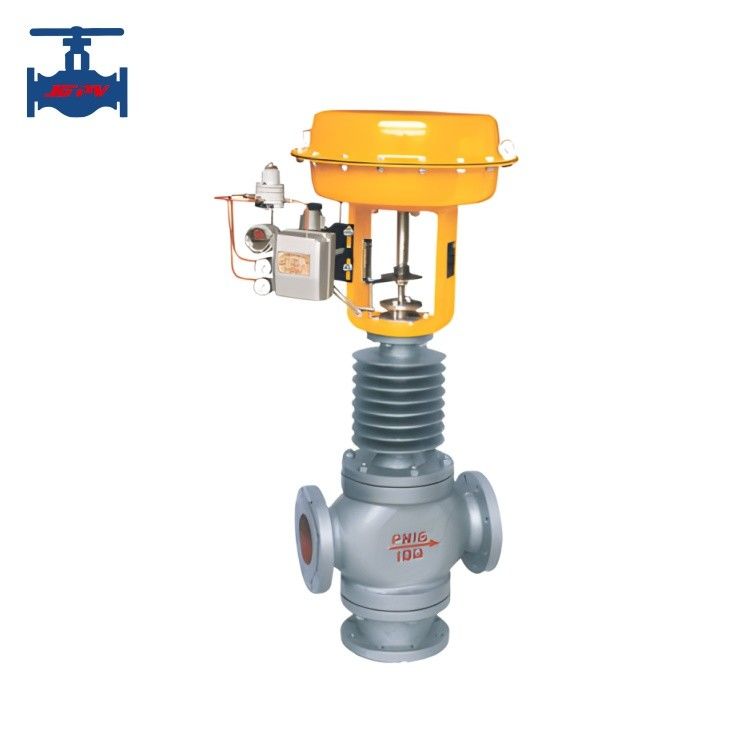

WCB CF8 Valvola di regolazione del flusso combinata a tre vie del diaframma pneumatico
Introduzione del prodotto:
Il pneumatico SZJHQdiaframmaValvola di controllo del flusso combinata a tre vie e pneumatica SZJHXdiaframmaValvola di controllo di deviazione a tre vie, cheadottaresuna guida cilindrica a parete sottile a forma di finestra del nucleo della valvola, diversa dalla guida a manica del nucleo della valvola a forma di pistone, dotata di un attuatore multi molla,ha i vantaggi di una struttura semplice, peso leggero, piccolo volume e comodo smontaggio e montaggio. ampiamente utilizzati in processi per il controllo preciso di gas, liquidi e altri media, come il mantenimento della pressione, del flusso,temperaturaAdatto per dividere un fluido in due flussi attraverso una valvola a tre vie o per fondere due fluidi in un solo fluido attraverso una valvola a tre vie.
Ci sono due tipi di pneumaticidiaframmaValvole di regolazione a tre vie: flusso combinato a tre vie e flusso diviso a tre vie. Le pressioni nominali comprendono PN16, 40 e 64; il diametro nominale è DN25-300.La temperatura del fluido applicabile varia da -60 °C a +450 °CLa norma di perdita è di livello IV. Esistono due tipi di caratteristiche di flusso: dritto e parabolico.
Parametro tecnico del prodotto:
| DN ((mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Coefficiente di portata Kv |
Fusione | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1280 |
| Divergenza | 85 | 135 | 210 | 340 | 535 | 800 | 1280 | ||||||
| Corso di velocità L ((mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
| Area effettiva della membrana Ae ((cm2) | 280 | 400 | 600 | 1000 | 1600 | ||||||||
| Pressione nominale PN ((MPa) | 1.6, 4.0, 6.4 | ||||||||||||
| Caratteristiche di flusso intrinseche | Lineare e parabola | ||||||||||||
| Relazione intrinsecamente regolabile R | 30:1 | ||||||||||||
| Temperatura di funzionamento T ((°C) | Tipo normale: acciaio fuso -40 ¢ 250, acciaio inossidabile -60 ¢ 250 Tipo di dissipazione del calore: acciaio fuso -40·450, acciaio inossidabile -60·450 |
||||||||||||
| Differenza di temperatura tra due media (°C) | Acciaio fuso e acciaio inossidabile ≤ 200 | ||||||||||||
| Distanza di segnale Pr ((kpa) | 20 ¢ 100 | ||||||||||||
| Pressione della sorgente d'aria Ps (((MPa) | 0.14 ¢ 0.4 | ||||||||||||
| Permettevole perdita l/h | 10- 4×Capacità nominale della valvola | ||||||||||||
| Differenza di pressione ammissibile △P(MPa) | 0.86 | 0.75 | 0.48 | 0.31 | 0.27 | 0.18 | 0.11 | 0.12 | 0.09 | ||||
Caratteristiche del prodotto:
La valvola di regolazione e controllo del diaframma pneumatico è un'attrezzatura di regolazione ampiamente utilizzata nel campo dell'automazione industriale, con vantaggi come la struttura compatta, l'alta precisione di regolazione,facile funzionamento, e buona stabilità. Utilizza aria compressa o gas azoto come fonte di alimentazione per azionare l'apertura e la chiusura della valvola di controllo del diaframma,ottenendo un controllo preciso di parametri quali la portata e la pressione del fluido e delle sue caratteristiche come indicato di seguito,
1. Disegno compatto e peso leggero, facile da smontare e riparare, e può essere installato in qualsiasi posizione.
2La struttura è semplice e compatta, con una rotazione di 90° per una rapida apertura e chiusura.
3- Basso coppia di funzionamento, risparmio di manodopera e peso leggero.
4Ottenere sigillamento completo e zero perdite di gas.
5La scelta di diversi materiali componenti può essere applicata a vari supporti.
6Le caratteristiche del flusso tendono ad essere lineari e le prestazioni di regolazione sono buone.
7Il numero di prove di apertura e chiusura può raggiungere fino a diecimila volte, con una lunga durata di vita.
8Tutte le condotte che utilizzano valvole di cancello, valvole a sfera, valvole di spina, valvole di tubo e valvole di diaframma,specialmente nei sistemi di protezione antincendio degli edifici di alto livello e nei sistemi di condotte che richiedono la visualizzazione dello stato di accensione/spena della valvola, può essere sostituita con questa valvola.
